Со схемой сдвига уровня
Простейшая схема сдвига уровня с помощью резистивного делителя:
Напряжение сдвига уровня пропорционально резисторам R1, R2. При этом неизбежно происходит потеря коэффициента передачи. применение генератора тока вместо резистора R2 позволяет устранить этот недостаток:
При этом смещение по постоянному току зависит как от номинала резистора, так и от тока ГСТ и равно I*R1. При необходимостиподстройки напряжения смещения резистор R1 выбирают подстроичным или делают регулируемым ГСТ.
Схема сдвига уровня с коэффицментом передачи больше единицы.
Благодаря положительной обратной связи с делителем на резисторах R2, R3 превращает генератор тока на VT2, R3 в активный источник тока (АИТ).
Относительно простую схему сдвига уровня сигнала без изменения его фазы можно получить с помощью каскада с общей базой:
Применение транзистора VT3 повышает точность передачи сигнала, т.к. компенсирует изменения напряжения базоэмиттерного перехода транзистора VT2. Вообще, строго говоря, таких транзисторов необходимо устанавливать два и последовательно - для компенсации изменения напряжения переходов транзисторов VT1, VT2.

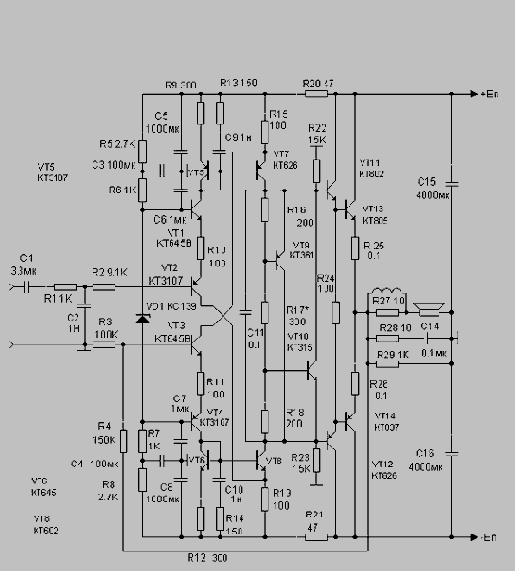

В заключении раздела предлагается схема высококачественного усилителя мощности, разработанного на основании вышеизложенного:
Коэффициент усиления с разомкнутой петлёй ООС увеличен примерно на 10 дБ. Цепочка R13, C9, R14, C10 служит для устранения перекомпенсации входной ёмкости. В качестве источника смещения выходного каскада применён встречно - параллельный генератор опорного напряжения. С целью улучшения отслеживания средней точки введён резистор R3. Питание усилителя - от источника с незаземлённой средней точкой, что избавляет от необходимости защиты громкоговорителей по постоянному току. Налаживание усилителя сводится к установке тока покоя выходных транзисторов порядка 50...70 мА подбором резистора R17 и установке половины напряжения питания на выходе усилителя подбором резистора R5 (R8), а в случае необходимости (при большом разбросе параметров транзисторов противоположных плеч) - подбором резистора R9 (R12).
Частота среза усилителя без конденсатора С2 - около 3МГц. Поэтому такой усилитель может найти широкое применение в качестве выходного усилителя мощности передатчиков проводных линей ВЧ - связи.
