Азбука транзисторной схемотехники





ПТ как переменный электрически управляемый резистор


При относительно малых стоковых напряжениях (меньше Uси нас) открытые каналы ПТ ведут себя практически как линейные резисторы, проводимость которых зависит от напряжения затвора.
Проводимость транзистора с управляющим p-n переходом:
Gк=Gко(1-Uзи/Uзи отс)
Проводимость МДП - транзистора с индуцироавнным каналом:
Gк=b[Uзи - Uзи пор]
где b - постоянный коэффициент, зависящий от геометрических размеров и материала диэлектрика с размерностью A/B.
При смене полярности стокового напряжения линейность сопротивления (или проводимости ) не нарушается, поэтом полевой транзистор может использоваться как переменный электрически управляемый линейный резистор для постоянного и переменного токов.

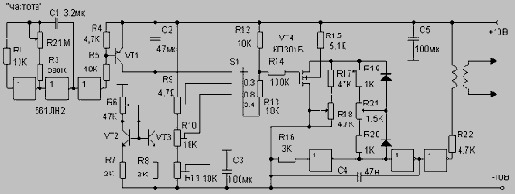

В качестве примера на рисунке показан управляемый аттенюатор схемы АРУЗ магнитофона:

В качестве активного элемента можно использовать транзистор типа КП103К(Л,М) или набор транзисторов типа КР504НТ3В.
Следует заметить, что на обратное напряжение стока накладываются дополнительные ограничения. Для ПТ с управляющим p-n переходом необходимо, что бы [Uси] =< [Uзи] + 0.5В, в противном случае при воздействии обратного стокового напряжения участок управляющего p-n перехода возле стока окажется открытым настолько, что в стоковом цепи потечёт значительный прямой ток затвора, нарушающий линейность резистора.
Если подложка МДП - транзистора имеет отдельный вывод, диапазон обратных стоковых напряжений можно увеличить, подав на подложку относительно истока запирающее напряжение.
Для ПТ с управляющим p-n переходом минимальное значение регулируемого сопротивления соответствует полностью открытому каналу (при Uзи=0), максимальное теоретически равное бесконечности, но на практике ограниченное условием [Uси] =< [Uси нас]/2
Дальнейшее увеличение сопротивления канала путём увеличения Uзи приводит к уменьшению Uси нас, из-за чего нарушается линейность резистора для прямых стоковых напряжений.
Начальные участки семейства стоковых характеристик полевого транзистора с управляющим p-n переходом:

Начальные участки семейства стоковых характеристик МДП - транзистора:
