ЛАВИНА В ТРАНЗИСТОРЕ


Среди множества уже знакомых вам электронных устройств есть, пожалуй, одно, о котором мы упоминали чаще всего. Это мультивибратор. Используется он обычно в качестве автоматического переключателя или источника импульсных сигналов. Но вот что интересно: оказывается, у мультивибратора имеется серьезный конкурент — блокинг-генератор. Долгое время инженеры-электронщики никак не могли решить, кому из них отдать пальму первенства. Так и соседствовали рядом эти два непохожих друг на друга генератора. Что же за соперник оказался у мультивибратора? Расскажем об этом подробнее.

Блокинг-генератор представляет собой однокаскадный усилитель с сильной положительной обратной связью. В таком электронном устройстве всего два главных «действующих лица». Это усилительный элемент — чаще всего транзистор, работающий в ключевом режиме, и трансформатор, одна из обмоток которого присоединена к цепи обратной связи. Конечно, блокинг-генератор содержит и другие элементы — резисторы, конденсаторы, иногда диоды, но их роль второстепенна.

Чем же хорош такой генератор? В первую очередь максимальной простотой. Но, несмотря на свою простоту, он может генерировать импульсы в очень широком диапазоне частот — от долей герца до десятков кГц. А если у трансформатора, стоящего в цепи обратной связи, намотать повышающую выходную обмотку, можно получать выходной сигнал с очень большой амплитудой — при этом никакие дополнительные усилительные каскады не нужны.

Название блокинг-генератрра произошло от английского слова «blocking», одно из значений которого переводится как соединять, совмещать. Данное определение как нельзя лучше подходит к этому электронному устройству — ведь в нем удачно соединились свойства усилителя и генератора.

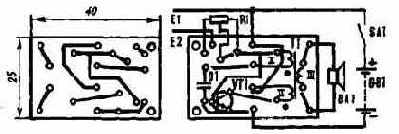

А теперь посмотрите на рисунок 1, где изображена принципиальная схема простейшего блокинг-кенератора. В нем всего четыре элемента — транзистор, трансформатор, резистор и конденсатор. Обмотка I трансформатора включена в цепь обратной связи, а обмотка II — в коллекторную цепь, транзистора.
