КАРМАННЫЙ СУПЕРГЕТЕРОДИН НА ПЯТИ ТРАНЗИСТОРАХ





КАРМАННЫЙ СУПЕРГЕТЕРОДИН НА ПЯТИ ТРАНЗИСТОРАХ

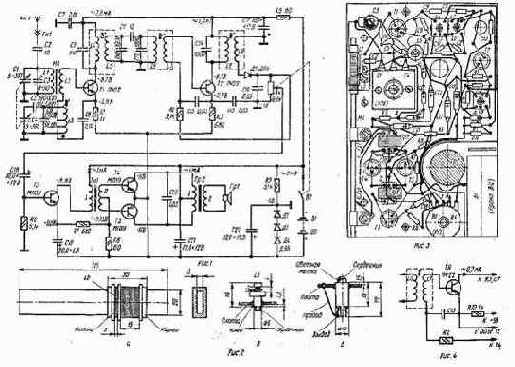

Супергетеродинный приемник по сравнению с приемником прямого усиления при равном числе каскадов и транзисторов обладает более высокой чувствительностью и избирательностью. Поэтому тем радиолюбителям, которые уже имеют опыт по сборке и налаживанию приемных устройств типа 1 — V — 1, 1 — У — 2 и других, рекомендуем собрать несложный супергетеродинный приемник (рис. 1).

Он позволяет принимать радиовещательные станции, работающие в диапазоне средних (СВ) или длинных (ДВ) волн. Прием осуществляемся на внутреннюю маг­нитную антенну, однако для приема удаленных радиостанций предусмотрена возмож­ность подключения наружной антенны. Максимальная выходная мощность — до 100 мВт. Источником питания является батарея типа «Крона» или аккумулятор 7Д-0Д. Громкоговорящий прием осуществляется на динамическую головку. Для сох­ранения работоспособности конструкции при разряде батареи от 9 до 4,5 В в схеме имеется диодный стабилизатор напряжения смещения.

Для сборки приемника использованы в основном готовые стандартные детали и узлы, которые можно заказать черег Центральную торговую базу Посылторга.

Как видно из принципиальной схемы, входной контур образован катушкой индук­тивности L1, переменным конденсатором С1, входящим в сдвоенный блок конденса­торов С1С4, и подстроечным конденсатором СЗ. Напряжение с входного контура че­рез катушку связи L2 поступает на вход преобразователя частоты, выполненного на транзисторе Т1 по схеме с совмещенным гетеродином. Гетеродинная часть преобразо­вателя собрана по трехточечной схеме с общим коллектором. Частота колебаний ге­теродина определяется данными колебательного контура L3C4C5C6.

Смесительная часть преобразователя собрана по схеме с общим эмиттером. В це­пи базы транзистора Т1 действуют два напряжения с различными частотами: часто­той сигнала и частотой гетеродина, которая выше принимаемой на величину проме­жуточной частоты (465 кГц). В результате процесса преобразования на фильтре сос­редоточенной селекции (ФСС), включенном в коллекторной цепи транзистора T1, при приеме радиостанций выделяется напряжение промежуточной частоты.
