Импульсный преобразователь с В на В Гц


Иногда, при отсутствии сетевой проводки, возникает необходимость питать бытовые электроприборы от бортовой сети автомобиля. В литературе описано немало простейших преобразователей с 12 на 220 В, но работающих на повышенной частоте. Для осветительной лампы или электронной удочки это еще допустимо, но не все бытовые приборы, рассчитанные на частоту сети 50 Гц, могут работать на более высокой частоте. Кроме того, ни одна из опубликованных схем не имеет защиты от перегрузки.

К данному преобразователю могут подключаться любые бытовые приборы мощностью до 100 Вт (при использовании более мощного трансформатора ее можно увеличить).

Предложенная схема преобразователя (рис. 5.4) работает на частоте 50Гц и имеет защиту от перегрузки по току. Кроме того, данный преобразователь дает на выходе форму сигнала, более приближенную к синусу, что снижает уровень высокочастотных гармоник (помех).


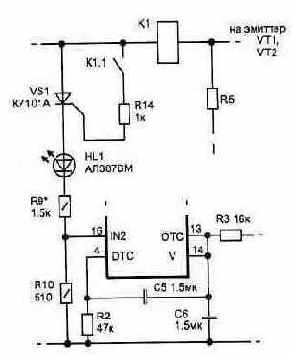

Рис. 5.4. Электрическая схема импульсного преобразователя с 12 В на 220 В 50 Гц

Устройство собрано на специально предназначенной для импульсных источников питания микросхеме 1114ЕУ4 (импортный аналог TL494CN или TL494LN). Это позволяет уменьшить число применяемых деталей и сделать схему довольно простой.

Внутри микросхемы имеется автогенератор со схемой для получения выходных импульсов с широтно-импульсной модуляцией, а также ряд дополнительных узлов, обеспечивающих ее расширенные возможности. Подробно работа микросхемы описана в справочной литературе [Л17].

Выходные ключи микросхемы рассчитаны на ток не более 200 мА, и, чтобы управлять большей мощностью, выходные импульсы поступают на базу ключевых транзисторов VT1, VT2. Диод VD1 предотвращает повреждение схемы при ошибочной полярности подключения питания (перегорит только входной предох ранитель FU1).

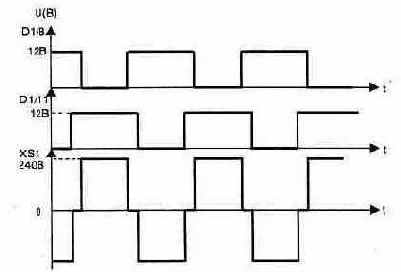

Рис. 5.5. Форма напряжения в контрольных точках

Налаживание устройства начинается при отключенном трансформаторе с установки частоты задающего генератор 100 Гц с помощью времязадающей цепи из резистора R1 и конденсатора С4. Так как микросхема имеет двухтактный выход, выходная частота равна половине частоты автогенератора (50 Гц на выходах DA1/8 и DA1/11).
