Импульсный источник питания на Вт

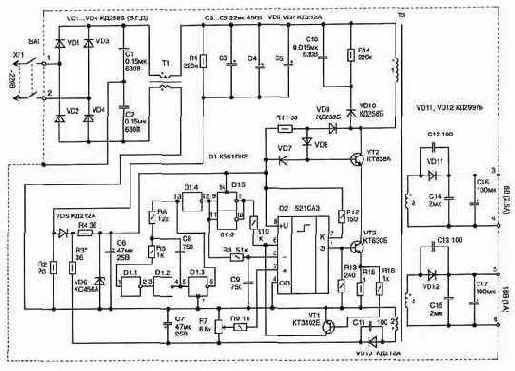

Электрическая схема однотактного преобразователя приведена на рис. 5.2. Она работает на частоте примерно 50 кГц.

В момент включения питания конденсаторы СЗ...С5 заряжаются через резистор R2. При этом кратковременный импульс напряжения с этого резистора через диод VD5 и резистор R4 поступает на конденсатор С6 и заряжает его. Стабилитрон VD6 ограничивает уровень напряжения для питания микросхемы величиной 5,6 В. Это обеспечивает первоначальный запуск схемы и питание автогенератора. В дальнейшем необходимое питающее напряжение для схемы снимается со вторичной обмотки (2) трансформатора Т2.

На элементах микросхемы D1.1...D1.3 собран задающий генератор импульсов, из которых на конденсаторе С9 образуется пила. Компаратор D2 будет сравнивать напряжение пилы с уровнем напряжения на входе 2. В исходном состоянии компаратор открыт и через резистор R12 и базу транзистора VT3 протекает ток. В этом случае VT3, а значит и VT2, будут открыты. Как только напряжение с обмотки 2 трансформатора Т2 превысит установленный резистором R7 порог, компаратор закроется, что ограничит длительность импульса в первичной обмотке трансформатора. Таким образом обеспечивается стабилизация выходного напряжения при изменении сетевого на входе. Коэффициент стабилизации преобразователя зависит от наклона пилы на конденсаторе С9.

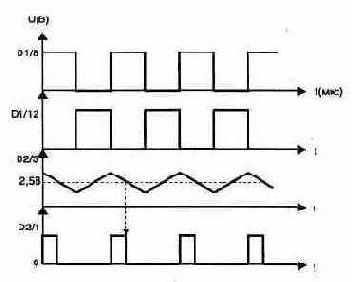

Диаграммы напряжения, показанные на рис. 5.3, поясняют работу схемы. Транзистор VT1 обеспечивает защиту источника питания от перегрузки по току. При его открывании срабатывает блокировка работы компаратора (при лог. "0" на входе D2/6). Сигнал блокировки периодически подается также с выхода генератора. Это исключает нахождение компаратора в открытом состоянии длительное время.

В случае срабатывания защиты, чтобы вернуть схему в рабочее состояние (запустить), потребуется на некоторое время отключить источник питания от сети (конденсаторы СЗ...С5 разрядятся через резистор R1).

В схеме применены детали: резисторы R1 — МЛТ, R2 — С5-5 на 1 Вт, под- строечный R7 — типа СП5-16ВА-0,25 Вт, остальные резисторы могут быть любо го типа; конденсаторы С1, С2 и С10 — типа К42У-2, СЗ...С5 — К50-29 на 450 В, С6, С7 типа К50-35, С8, С9, С11...С13—К10-17, С14, С15—К10-17.
