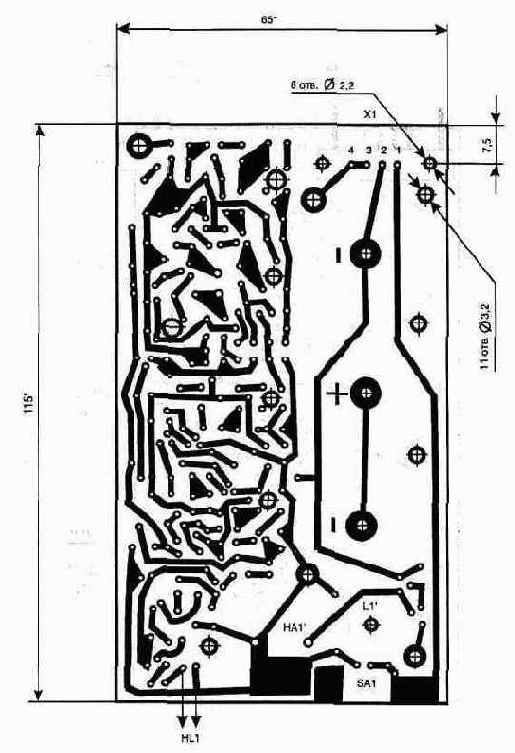

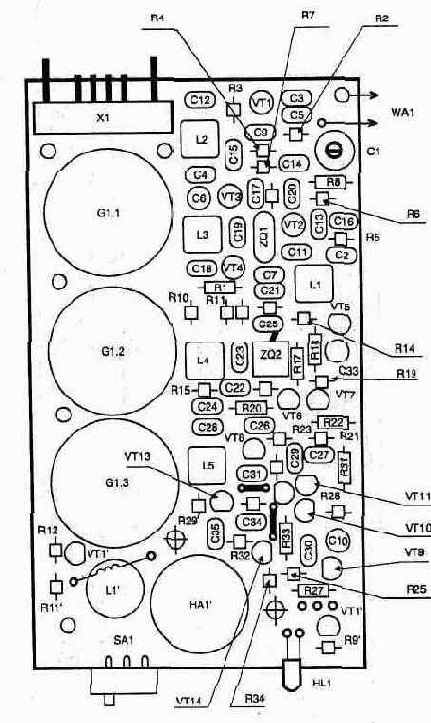

Основные технические параметры приемника:


  1. чувствительность на внутреннюю антенну не хуже 0.5...1 мкВ;
  2. частота промежуточного усиления 465 кГц;
  3. избирательность по соседнему каналу не хуже 40 дБ;
  4. напряжение питания 3...4,5 В;
  5. потребляемый ток (вместе с цифровой схемой дешифратора):
    • в режиме "охрана" не более 2,2 мА;
    • в режиме "оповещения" не более 5 мА;
  6. диапазон рабочих температур +10...+50°С.

Высокочастотная часть приемника работает в режиме микротоков и построена по супергетеродинной схеме. Входной контур, состоящий из индуктивноети рамочной антенны WA1 и конденсаторов С1, СЗ, С5, а также контур L2-C12 ограничивают полосу принимаемых частот, что увеличивает помехоустойчивость приема и избирательность по зеркальному каналу. На транзисторе VT1 собран усилитель высокой частоты (УВЧ) приемника. Гетеродин на транзисторе VT2 стабилизирован по частоте кварцевым резонатором ZQ1 (26480 кГц). Это позволяет не проводить подстройку приемника на частоту передатчика в процессе эксплуатации.

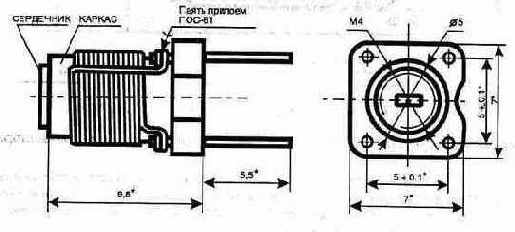

Рис. 2.64. Конструкция катушек L1 и L2 приемника

Промежуточная частота 465 кГц выделяется смесителем, выполненным на транзисторе VT3. Усилитель ПЧ собран на транзисторах VT4, VT6...VT8. Пьезофильтр ZQ2 (ФП1П1-61,02) обеспечивает хорошее подавление сигналов соседних каналов. Усиленный сигнал ПЧ выделяется на контуре L5-C28, с которого через индуктивную связь подается на активный детектор из транзистора VT13.

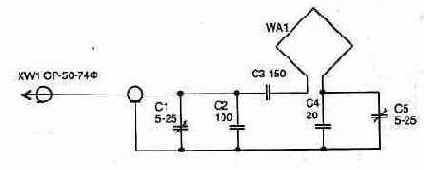

Рис. 2.65. Конструкция рамочной антенны приемника WA1

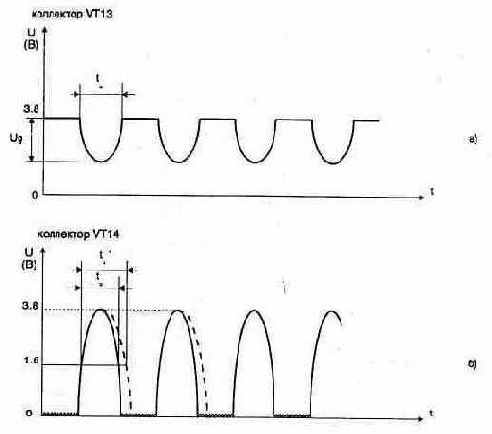

Использование активного детектора позволяет ему работать при значительно меньшем уровне входного сигнала, чем это обеспечивают диодные схемы. После усиления транзисторами VT14 и VT9 выделенные низкочастотные импульсы поступают на дешифратор.

Транзистор VT5 используется в системе автоматической регулировки усиления. На диодном включении транзисторов VT10...VT12 собран низковольтный стабилизатор рабочих режимов усилительных каскадов, что необходимо для работы приемника в широком диапазоне питающих напряжений. По сравнению с обычными диодами транзисторные переходы дают лучшую стабилизацию при работе на малом токе.
