Многофункциональный кодовый замок


Иногда, для ограничения доступа посторонних, бывает удобно иметь кнопочный кодовый замок. Кодовый замок с числовым кодом, состоящим из 5 знаков (из 11 возможных), легко выполнить всего на одной программируемой микросхеме из серии РФ. Особенностью данной схемы (рис. 2.18) является использование цепей обратной связи (диоды VD2...VD5) с выхода микросхемы на ее вход, что позволяет при соответствующем программировании ПЗУ получить триггерный эффект (запоминание комбинации при правильном наборе номера).

В исходном состоянии на выходах 1...4 присутствует лог. "1", а на остальных выходах лог. "0". Микросхема программируется в соответствии с таблицей 2.1 (не показанные адреса программируются аналогично первой строчке таблицы).

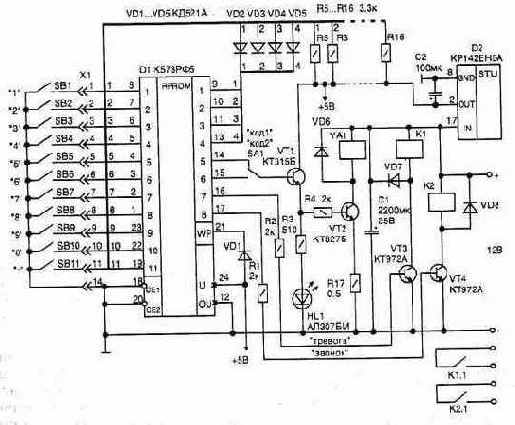

Pис. 2.18. Электрическая схема

Связь двоичного кода с принятой 16 значнои системой обозначении приведена в таблице 2.2.

Программа работы микросхемы (см строку с адресом 7FO в таблице 2.1) составлена так что при последовательном нажатии кнопок подключенных к входам 1...4 (выводы 8...5), — на соответствующих выходах (выводы 9, 11,13) появляется лог. "0", что через диоды VD2...VD5 передается на вход. Это фиксирует нулевое состояние соответствующего входного сигнала уже после отпускания кнопки.

Для того чтобы получить управляющий сигнал на включение электромагнита необходимо нажать кнопки пятизначного кода в заданной последовательности — иначе потребуется повторять набор сначала. Нажатие любой ошибочной цифры переводит все выходы микросхемы в исходное состояние.
