Замена герконового реле в модеме ACORP 56PIM.


Замена герконового реле в модеме ACORP 56PIM.

При выходе из строя реле в модеме ACORP 56 PIM наблюдается следующее: модем ошибается при наборе номера с каждым днём всё чаще и чаще, не опускает трубку (если контакты реле залипают), и в конце концов вообще отказывается набирать номер. Если контакты реле залипли, то при выключенном компьютере линия постоянно занята.

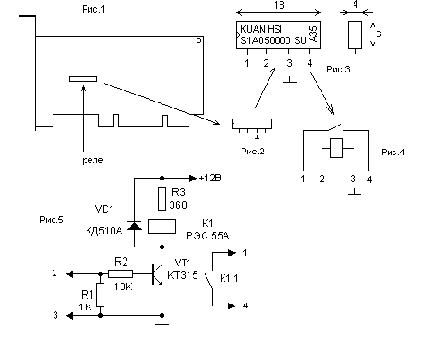

На плате модема реле расположено первым выводом к крепёжной скобе (рис.1), на реле имеется маркировка KUAN HSI S1A050000 SU A35 (рис.3). По внешнему виду реле похоже на микросхему с габаритами 18х6х4 (рис.2,3). Сопротивление обмотки - 450 Ом, минимальный ток срабатывания - около 3 ма, минимальное напряжение срабатывания - 1.6В. Цоклёвка выводов: 1,4 - нормально разомкнутые контакты, 2,3 - обмотка реле (рис.4). Вывод 3 соединён с общим проводом
Реле с аналогичными параметрами найти не удалось, поэтому было принято решение заменить реле на первое попавшееся - РЭС 55А с паспортом РС4.569.607. Напрямую включать это реле нельзя, поэтому оно подключается через усилитель (рис.5). Питание +12 подаётся на усилитель с одного из разъёмов блока питания компьютера (а лучше взять с платы модема).
