Мощный терморегулятор


Такой терморегулятор может использоваться для поддержания температуры воздуха в помещении, в ящике для хранения продуктов на балконе, температуры воды в аквариуме и т.п.

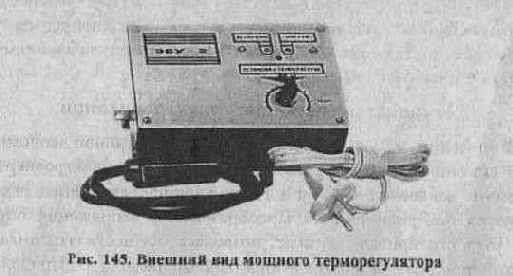

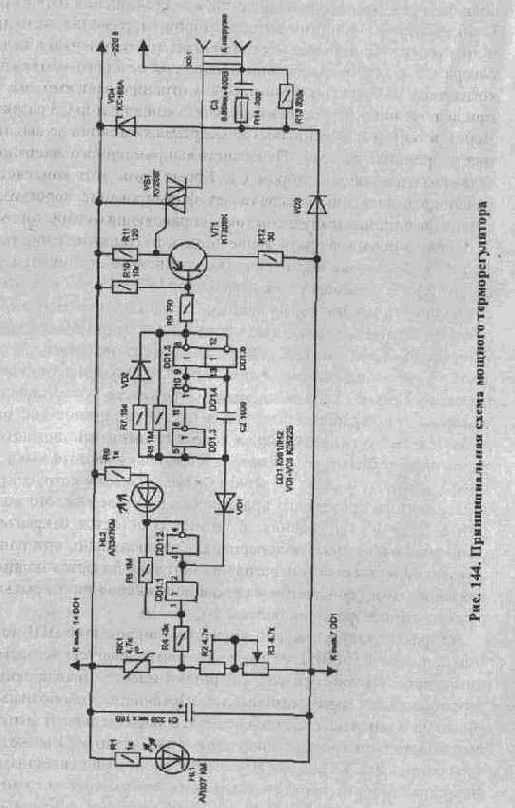

Рассмотрим работу терморегулятора по его принципиальной схеме, приведенной на рис. 144. На логических элементах DD1.1, DD1.2 выполнен триггер Шмитта с небольшим гистерезисом, а на элементах DD1.3 — DD1.6 — генератор прямоугольных импульсов, скважность которых близка к 1 (это означает, что большую часть времени в течение периода на выходе генератора имеется напряжение высокого уровня). Импульсы усиливаются по току транзистором VT1 и поступают в цепь управляющего электрода симистора VS1. Источник питания терморегулятора выполнен по схеме однополупериодного выпрямителя на диоде VD3 с исполь-


зованием балластного конденсатора СЗ для гашения напряжения. Стабилитрон VD4, помимо стабилизации напряжения, выполняет и другую функцию: через него протекает ток перезарядки конденсатора СЗ в течение действия полуволны сетевого напряжения, когда диод VD3 закрыт. Резистор R 14 ограничивает импульс тока при включении устройства в сеть, когда конденсатор СЗ разряжен. Через резистор R13 конденсатор СЗ разряжается после выключения устройства из сети. Пульсации выпрямленного напряжения сглаживаются конденсатором С1. Кроме того, этот конденсатор, накапливая энергию, обеспечивает формирование коротких, но довольно мощных импульсов тока, управляющих симистором.

Если температура среды выше нормы, то сопротивление терморезистора RK1 ниже нормы, напряжение в точке соединения резисторов RK1 и R2 выше нормы, и триггер DD1.1DD1.2 находится в состоянии, при котором на выходе логического элемента DD1.1 действует напряжение низкого уровня. Генератор DD1.3 — DD1.6 заторможен, на его выходе напряжение высокого уровня, и транзистор VT1 закрыт, закрыт и симистор VS1, ток в нагрузку не поступает. При снижении температуры ниже установленного значения триггер переключается в противоположное состояние, начинает работать генератор, и короткие импульсы подаются на управляющий электрод симистора.
