Два переключателя елочных гирлянд

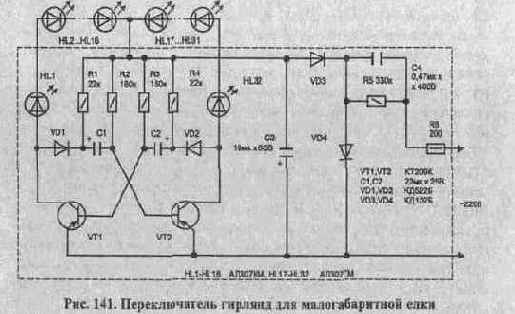

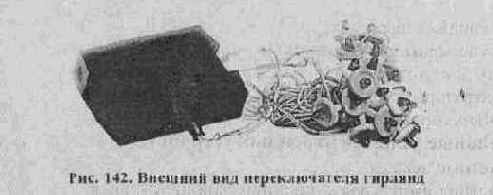

Схема первого переключателя представлена на рис. 141. Это устройство управляет двумя гирляндами, состоящими из малогабаритных светодиодов красного и зеленого цветов, и предназначено для украшения небольшой новогодней елки.

На транзисторах VT1, VT2 собран симметричный мультивибратор, частота переключения которого определяется номиналами резисторов R1 — R4 и конденсаторов Cl, C2. Для указанных на


схеме номиналов этих элементов частота составляет около 1 Гц. В коллекторные цепи транзисторов включены две гирлянды из светодиодов HL1 — HL32. Диоды VD1, VD2 и резисторы Rl, R4 необходимы для обеспечения перезарядки конденсаторов С1 и С2. Источник питания переключателя гирлянд выполнен по схеме однополупериодного выпрямителя на диоде VD3 с использованием балластного конденсатора С4 для гашения напряжения. Диод VD4 необходим для перезарядки конденсатора при положительной волне (относительно нижнего по схеме провода сети) напряжения, резистор R6 ограничивает импульс тока при включении устройства в сеть, когда конденсатор разряжен. Через резистор R5 конденсатор С4 разряжается после выключения устройства из сети. Пульсации выпрямленного напряжения сглаживаются конденсатором СЗ. Стабилитрон в блоке питания отсутствует, а напряжение на элементах мультивибратора ограничивается напряжением на включенной гирлянде светодиодов, т.е. светодиоды выполняют функцию стабилитронов. Поскольку в любой момент времени обязательно включена одна из двух гирлянд, напряжение на конденсаторе СЗ не может превысить напряжение на светящейся гирлянде.

В устройстве можно использовать любые р-n-р-транзисторы с допустимым напряжением между эмиттером и коллектором не менее 40 В. Подойдут транзисторы КТ208 (Ж, И, К, Л, М), КТ209 (Ж, И, К, Л, М), КТ361 (В, Д), КТ50ЦЖ, И, К, Л, М), КТ502 (с любыми буквами). Светодиоды могут быть из серии АЛ307 с любыми буквами; поскольку прямое падение напряжения на диоде зависит от типа, количество их в гирлянде должно быть таким, чтобы напряжение одной гирлянды не превысило допустимое напряжение транзисторов.
