Цифровой измеритель заряда


Одним из наиболее распространенных способов определения момента окончания зарядки аккумулятора является истечение заранее известного времени зарядки неизменным током (так называемая зарядка по времени). При зарядке по времени предполагается, что ток в процессе зарядки не изменяется. Однако в действительности в процессе зарядки ток изменяется из-за влияния различных дестабилизирующих воздействий: нестабильности питающего напряжения, увеличения напряжения на зажимах батареи и других внешних факторов. Поскольку внутреннее сопротивление аккумуляторов весьма невелико, даже небольшое изменение напряжения питающей сети может вызвать значительное изменение зарядного тока. Для поддержания зарядного тока на неизменном уровне можно использовать стабилизатор тока, однако это значительно усложняет конструкцию зарядного устройства и снижает его коэффициент полезного действия. Зарядные устройства промышленного изготовления для автомобильных аккумуляторов не обеспечивают стабилизацию величины зарядного тока.

Известно, что для полной зарядки аккумулятора ему необходимо сообщить определенный электрический заряд (количество электричества), равный произведению времени зарядки на средний за все время зарядки ток. В таком случае момент окончания зарядки можно определять не истечением определенного времени, а величиной сообщенного аккумулятору заряда. При этом изменения тока в процессе зарядки не повлияют на величину сообщенного заряда, а лишь приведут к увеличению или уменьшению времени зарядки.

Необходимость измерения заряда возникает и в других случаях. Так, проводя тренировочную разрядку аккумуляторов, полезно знать емкость, которая будет ими отдана при разрядке до минимально допустимого напряжения. При проведении различных эле-

ктрохимических процессов (например, гальванопластики) также возникает необходимость измерения заряда, прошедшего через раствор.

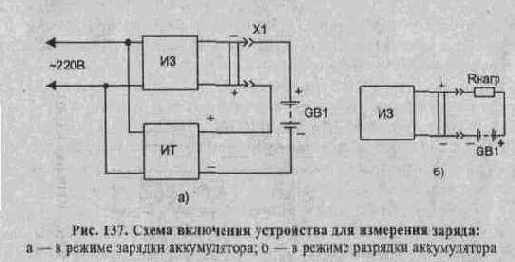

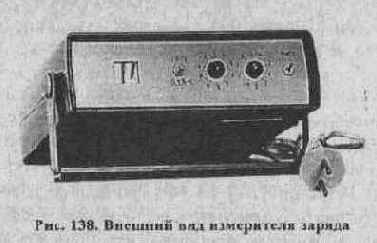

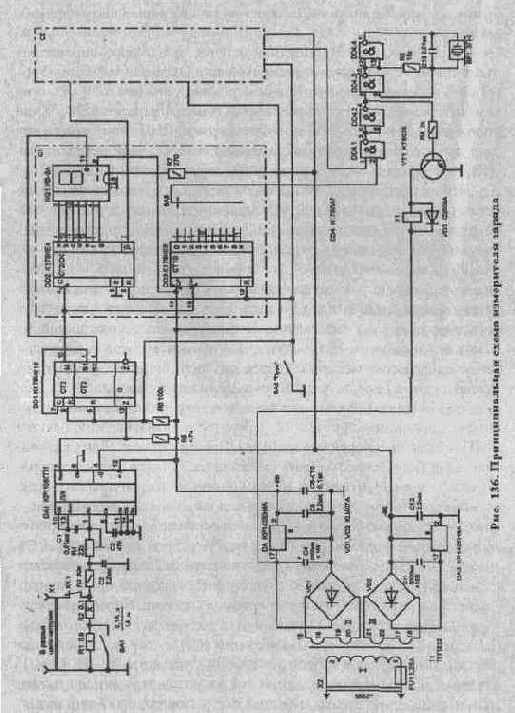

Для реализации указанных целей (т.е. для измерений заряда, прошедшего через измерительную цепь в условиях нестабильного тока) и было создано описываемое ниже устройство.
